Besturingssoftware voor Winch met Constant Tensioning

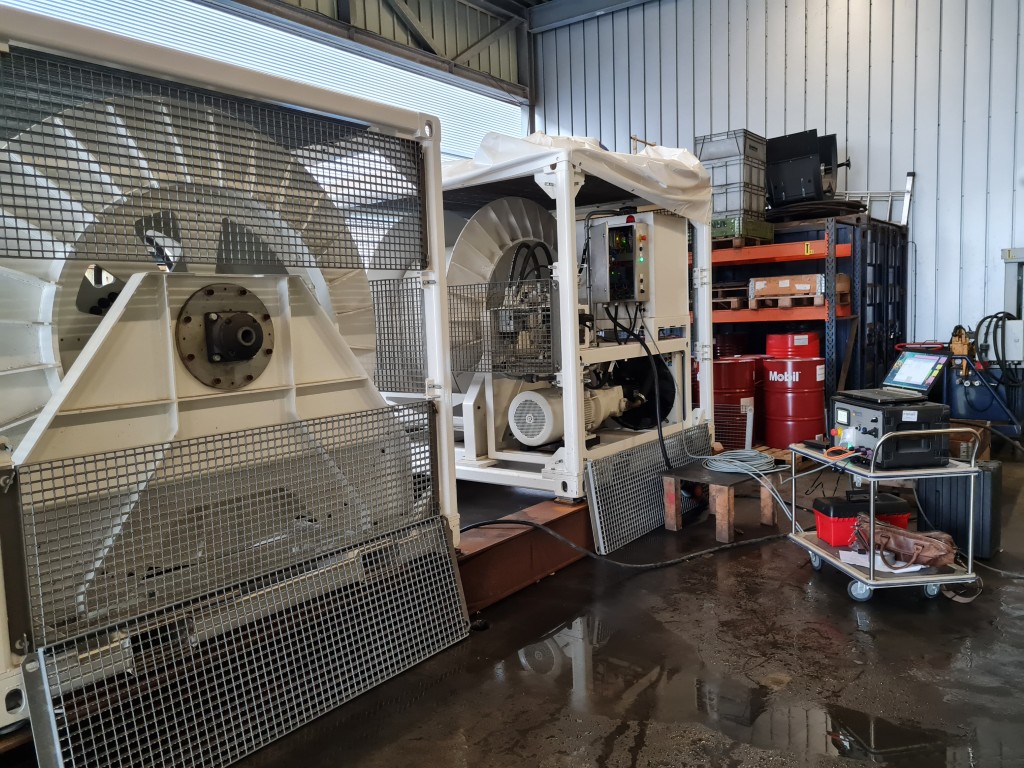

Voor een bestaande hydraulisch aangedreven winch (lier) heeft de klant gevraagd om een nieuwe besturingsoplossing, met als belangrijkste eis: een stabiele werking in Constant Tensioning (CT) mode.

Doel van het project

Het realiseren van een besturing waarbij de winch automatisch de lierdruk regelt om de kabelspanning constant te houden, ongeacht externe invloeden zoals lading of beweging.

Technische specificaties

Hydraulische aandrijving met een swash plate voor snelheids- en richtingsregeling

In CT-mode wordt de positie van de swash plate automatisch aangepast op basis van de gemeten systeemdruk, om zo de spanning op de kabel constant te houden

Handmatige bediening via joystick is ook mogelijk, waarmee de operator direct controle heeft over snelheid en draairichting van de lier

Besturing gerealiseerd met een EPEC-PLC, geprogrammeerd in CODESYS 2.3

Resultaat

• Nauwkeurige regeling van kabelspanning onder wisselende belasting
• Flexibele bediening, automatisch of handmatig via joystick
• Betrouwbare aansturing van de hydrauliek, ook onder zware omstandigheden

Dankzij deze oplossing beschikt de klant over een moderne en gebruiksvriendelijke besturing voor de winch, waarmee zowel veiligheid als bedieningsgemak zijn toegenomen.
